PCM复合材料快速模压成型工艺与成型液压机选型【成都正西液压】分享
编辑时间：2020-09-17 作者：正西网络-z
PCM复合材料快速模压成型工艺与成型液压机选型【成都正西液压】分享
PCM复合材料同时具有有机聚合物与薄板基材两者的优点，既有有机聚合物的良好成型性、着色性、耐蚀性、装饰性、又有薄板的高强度和易加工性，可进行冲裁、弯曲、深冲、焊接等加工，并可通过材料直接成型；目前比较常见应用于汽车电池盖与冰箱洗衣机的电门板、侧后板等零部件。目前国内成都正西液压设备制造有限公司提供优质、快速、稳定的PCM成型液压机！

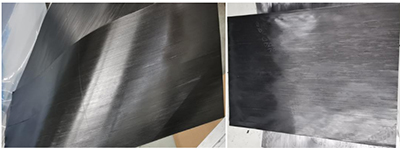

PCM成型工艺普通碳纤维复合材料模压成型及SMC模压成型不同，PCM预浸料快速模压成型工艺主要采用PCM模压成型液压机配置模具与模温机组成，目前主流成型工艺有两种，分别有模内直接模压成型与预热模压成型；
PCM模内直接成型工艺流程是：
?成型模具冷却为常温（约45~60℃）
?PCM放入预浸料（铺层）
?液压机滑块预压（到设定压力）
?模具快速升温（通常为165-180℃，升温速率5℃/min）
?液压机滑块加压到设定压力
?保温（根据产品厚度，设定保温时间）
?快速降温至常温（防止材料变形扭曲，降温速率一般控制在5-8℃/min）
?开模取出产品
PCM预热成型工艺流程是：
?成型模具冷却为常温（约60℃，根据产品厚度与收缩性而变化）
?PCM预浸料放入预压热压机内或预热炉内预热（约180℃）
?材料温度到达后快速放入成型模具内
?液压机滑块快速下降合模（通常500~800mm/s）
?慢速加压至设定压力（部分产品需要排气或抽真空）
?保温（根据产品厚度，设定保温时间）
?模具处于降温状态（防止材料变形扭曲）
?时间到后开模取出产品
PCM复合材料快速成型液压机相比SMC成型液压机及碳纤维热固成型液压机结构更复杂，主要对设备的压力、速度、温度控制要求极高，精度到不到要求容易出现预固化斑、表面粗糙、脱模后变形大；成都正西液压设备制造有限公司对PCM预浸料快速模压成型液压机有成型工艺经验与研究，可提供全套解决方案，助力PCM工艺快速发展！
有关PCM预热成型工艺流程解决方案还有不清楚的地方，
请联系成都正西液压官方：028-67999199 18123256616 官网：www.zzyyyy.com
本文出自成都正西液压机网络部，如有转载，请联系成都正西网络部，版权必究！
公安备案号：51011302000100
